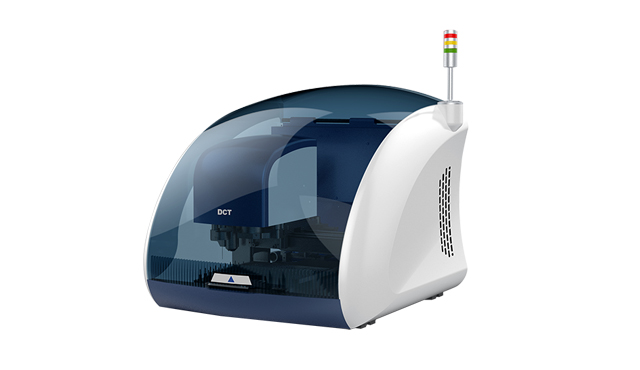

HybriDo實驗室激光機械微加工系統
HybridDo R1實驗室激光機械一體微加工系統，是小型的多功能一體加工處理中心，設備采取高品質花崗巖基臺，加工穩定可靠。激光、機械雙加工頭有效結合，兼容并蓄、取長補短。德國頂級主軸配合進口光學系統，精確可靠，實驗室樣品電路板從此隨需制作，自主可控、立等可取、邁進新時代；
HybridDo R1系列充分結合激光、機械的優勢特點。并可在實驗室快速高精度制作多品類電路板，比傳統的機械刻制電路板技術以及化學蝕刻技術有著更多的優勢，激光加工精度更高，沒有刀具損耗，成本更低。機械加工厚板速度更快，效率更高。結合兩方面優勢，有機融合多種材料、多種功能的微加工系統，對于小批量科研制作，實驗室加工有顯著優勢。
德中的每一款設備，在高端硬件構成的基礎上還配備了專用的數據處理軟件CircuitCAM7,軟件具有強大的圖形編輯功能，可有效的對加工數據進行優化，以保證在短時間內做出最高質量的圖形。得益于德中常年積累的硬件、軟件優勢，Hybrid系列同時具備高效率和高精度的特點，并對于高校、研究所、實驗室等用地要求較為嚴格，應用范圍廣泛的客戶群體帶來了更廣闊的市場前景和更高的價值。
產品特點
激光機械兼容并蓄
非接觸高精度加工
實驗室量身定制，緊湊實用
多種應用隨需加工
小巧緊湊穩定可靠
產品參數
技術參數 | HybriDo R1 |
最小線寬 | 0.1mm（與被加工材料及銅厚有關） |
最小線間距 | 0.05mm（與被加工材料及銅厚有關） |
激光剝銅速度 | 9cm2/min |
最小鉆孔直徑 | 0.3mm |
有效加工幅面（長*寬*厚） | 230mm x 310mm x 10mm |
系統級定位精度 | ≤±10μm |
移動控制系統分辨率 | 2μm |
換刀方式 | 12把刀具庫電控自動換刀 |
空載移動速度 | 150mm/s |
鉆孔速度 | 90-120次/min |
輪廓透銑最大速度 | 5mm/s（視材料種類及厚度差異） |
德國高速電主軸轉速 | 60,000rpm |
激光器及波長 | 紅外光纖激光器1064nm |
X/Y/Z軸驅動 | 伺服電機 |
外形尺寸（長*寬*高） | 800x810x961mm |
外接壓縮空氣 | 氣壓6bar 氣流量150I/min； |
整機重量 | 120kg |
工作環境 | HybriDo R1 |
功率 | 1.6kW |
電源 | 220VAC/50Hz |
環境溫度 | 22℃±2℃ |
配套及選項 | HybriDo R1 |
設備驅動軟件 | DreamCreaTor 4 |
數據處理軟件 | CircuitCAM 7 |
EDA軟件 | 正版電路設計軟件Edwin |
自主專利換刀裝置 | 標配 |
自主專利激光剝銅算法 | 標配 |
花崗巖底座 | 標配 |
激光防護外殼 | 標配 |
攝像頭及鏡頭 | 標配 |
漫反射光源 | 標配 |
全封閉光路 | 標配 |
封閉式負壓除塵風罩 | 標配 |
鋁制真空吸附工作臺 | 標配 |
自動開蓋保護 | 標配 |
吸塵系統自動控制開關 | 標配 |
接觸式感應限位器 | 標配 |
工作狀態指示燈 | 標配 |
自動開蓋保護 | 標配 |
金屬隔音機罩 | 選配 |
測量儀器工具包 | 選配 |
輪式搬運工具 | 選配 |
激光防護鏡 | 選配 |
吸塵系統自動控制開關 | 選配 |
