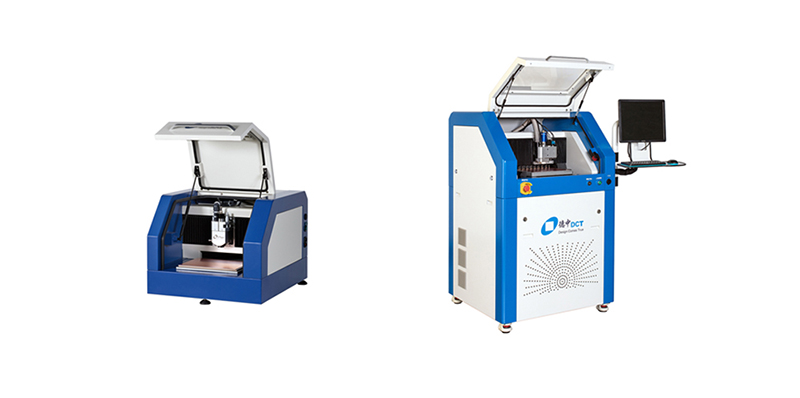

EasyDo系列 直接機械電路板打樣設備

德中的電路板刻制機,一種微型數控鉆銑中心,能完成鉆孔、銑外型等加工任務,并且還能用直接機械加工方法,選擇性去除覆銅板上的銅箔制出導線和焊盤,將電腦軟件完成的設計結果,直接做成電路板,改變PCB打樣和小批量生產方式,為電子產品設計師提供與EDA和各種CAD軟件相匹配的數字化研發環境。


德中的電路板刻制機,具有現代計算機數字控制(computer numerical control/CNC)機床的一切特征,靠計算機運行加工指令,自動完成系列加工任務。設備綜合電路板加工工藝、運動與定位技術,由機械、電控和軟件三大系統組成,是具有高精度、高效率、高自動化和高柔性化,加工質量穩定可靠等優點的專用工作母機。




產品特點

高精度

高精度,定位精度<10μm,可制50μm細線

精密傳動系統

精密傳動系統,扎實堅固基座,穩定可靠,精度與速度的保障

業界頂級主軸

業界頂級主軸,徑跳小,穩定性好,加工平順精確,確保質量

自動化程度高

自動化程度高,換刀、調刀深、靶標對位,無需繁瑣操作,重復性好

解決加工難題

解決加工難題,打樣與生產,突破傳統工具限制,提升裝備水平

產品參數


技術參數

EasyDo M1

EasyDo M2

最小孔徑

0.3mm

0.15mm

最小線寬

0.1mm

0.075mm

最小線間距

0.1mm

0.1mm

最大加工幅面

305x230mm

305x230mm

重復定位精度

≤±10μm

≤±2μm

系統定位精度

≤±30μm

≤±10μm

分辨率

3μm

0.5μm

主軸轉速

40,000rpm

80,000rpm

刀具庫

-

20把刀位

換刀方式

半自動換刀

自動換刀

刀深調節方式

手動調整刀深

自動調整刀深

限位方式

接觸式限位

接觸式限位

鉆孔能力

60次/min

150次/min

空載移動速度

60mm/s

250mm/s

電源

220VAC/50Hz

220VAC/50Hz

功率

300W

1.6kW

外形尺寸

600×710×575mm

900×850×1450mm

設備重量

60kg

200kg

接收數據格式

Gerber、Gerber X、Excellon、Sieb&Meier、AutoCAD?  DXF、HP-GL?、Barco、DPF、ODB++



配套及選項

EasyDo M1

EasyDo M2

工業靜音吸塵器

選配

標配

真空吸附臺

-

標配

控制計算機

選配

標配

攝像頭靶標對位

-

標配

靜音無油空壓機

-

選配

DreamCreaTor

標配

標配

CircuitCAM7

Basic

Standard
