CircuitCAM 8 Laser
適用于各種直接激光方法制電路板設備，也可用于將具備基礎功能的激光CNC設備升級到具備電路板加工功能。在Basic版全面支持直接機械方法制電路板設備，支持傳統電路板生產中的光繪制版設備、CNC機械鉆孔和銑外型設備，等等設備數據準備功能外，增加了支持激光加工設備的各種功能，用于激光精密切割、成型、鉆孔等等加工領域。

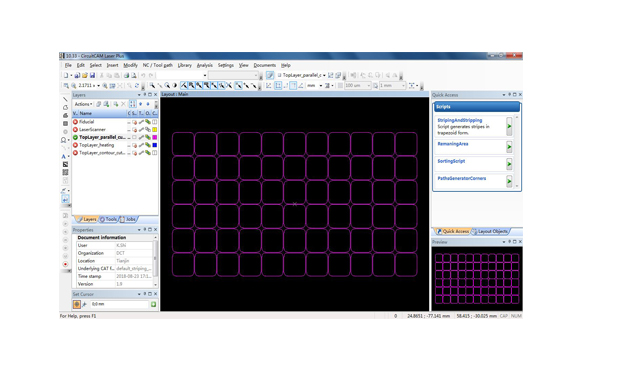

當然，CircuitCAM 8 Laser及以上的版本，都開放了調用腳本/Script功能，使軟件具有了可擴展性，針對特別的加工任務，操作者可以編輯、配置相當多標準功能以外的功能。這樣，CircuitCAM 8 Laser不僅適合一般的軟件操作任務，而且成為了專業化數據處理活動的平臺，適合一些特殊的，有高難要求的，定制化的機械、激光加工所需的數據處理任務，同時，如果將CAM作為一個學科，這個版本適合作為機械、激光直接加工數據處理的研究、教學載體。
想了解更多內容，請點擊CircuitCAM 8 官網 https://www.circuitcam.com/
產品特點
功能強大
簡單易用
價值核心
兼容并包
服務無憂
產品參數
技術參數 | CircuitCAM8 Laser |
導入格式 | LMD，標準 Gerber (RS-274-D)，擴展 Gerber (RS-274-X)，DXF，Excellon，Sieb & Meyer，HP-GL |
支持光碼形式 | 圓形，正方形，長方形 ，圓角矩形和斜角矩形，八邊形，橢圓形，對位標記，IEC 61182 形狀(1000-1030)， 特殊 (自定義) |
導出格式 | LMD，標準 Gerber (RS-274-D)，擴展 Gerber (RS-274-X)，DXF，Excellon，Sieb & Meyer，HP-GL |
查看功能 | 任意比例縮放窗口，放大/縮小，全屏顯示，刷新，分層顯示，鍵盤縮放，實線/框線/中心線顯示，預定義16色(最多1600萬種顏色) ，同物理層上導線、焊盤可以設置成不同顏色，不同直徑刀具構成絕緣溝道可用不同顏色顯示 |
選定功能 | 單一元件，整個圖層，所有層，任意光圈全部，任意線/多邊形/圓/矩形/焊盤/孔加選，減選等 |
編輯功能 | 設置原點，移動，復制，旋轉/鏡像，刪除圖元，折線拐點的增減/剪切，直線/焊盤等實體的縮放，線/線段的平行移動，將線/實體轉化為多邊形 (填充)，曲線的合并/閉合，插入線(開放/閉合)，圓，多邊形，矩形，焊盤，孔，文本 (TTF和TTC)，圖元布爾運算。 |
數據處理及加工路徑生成 | 分層設置參數，分層輸出，分層制作，考慮光斑影響，調整激光加工路徑，支持激光分區加工，自動把加工圖案分割成不同的掃描區域，在不同掃描區域間對圖形進行合理拼接，依次加工。 |
Script二次開發功能 | 針對加工任務、操作偏好，編輯、配置和開發個性化批處理、任意指定順序加工、入刀與脫刀方式設置等功能 |
應用方向 | 用于激光精密切割、成型、鉆孔等等精細微加工領域 |
語言 | 英語、德語、法語、西班牙語、日語、韓語、中文 |
軟硬件配置 | Microsoft Windows 7/8/10/11 1.5GHz 以上處理器，最小1G內存（推薦2GB內存以上），屏幕最低分辨率1024x768 |
