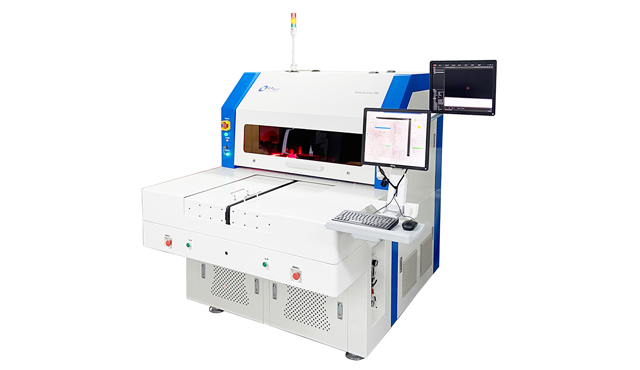

DirectLaser DF6 PCB激光精密鉆孔設備
DirectLaser DF6 激光精密鉆孔設備，適用于卷對卷和片對片軟板、軟硬結合板等材料精密鉆孔生產。設備高度集成，結構緊湊，通過飛行加工運動模式，實現高速度、高精度微小通孔(THV)與盲孔(BV)的鉆孔。
產品特點
結構穩定設計緊湊
設備高度集成，結構設計緊湊，高精度、高速度鉆孔
適配多種模式加工
適用于卷對卷，片對片軟板，軟硬結合板等多種加工需求
紫外冷切去除
冷切去除，無熱作用，孔徑穩定、孔壁圓滑
精確激光控制
精確激光控制，定深定量，微米量級極致結構
自動化生產線
留有擴展接口，隨時入線，輕松構建自動化生產線
產品參數
技術參數 | DirectLaser DF6 |
激光波長 | 355nm |
重復定位精度 | ≤±2μm |
激光功率 | 20W/30W紫外納秒 |
振鏡分辨率 | 1μm |
X/Y軸驅動方式 | 直線電機驅動 |
X/Y/Z軸移動分辨率 | 1μm |
加工面積 | 560mm x 630mm |
接收數據格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++, DXF |
設備平臺 | 花崗巖機臺，橋式結構 |
機器尺寸(W x H x D) | 1,500mm x 1,810mm x 1,850mm |
設備重量 | 約1,850kg |
工作環境 | DirectLaser DF6 |
功率 | 3.5kW |
電源 | 380VAC/50Hz |
環境溫度 | 22℃±2℃ |
配套及選項 | DirectLaser DF6 |
設備驅動軟件 | DreamCreaTor3 |
數據處理軟件 | CircuitCAM7 |
自動上下料系統 | 選配 |
在線功率測量裝置 | 選配 |
激光高度傳感器 | 選配 |
攝像頭靶標對位系統 | CCD自動對位 |
清潔吸塵系統 | 210m?/hr，220V，1.5kW |
工件固定 | 真空吸附臺，可定制夾具 |
FFU正壓清潔裝置 | 選配 |
