激光精密加工設備

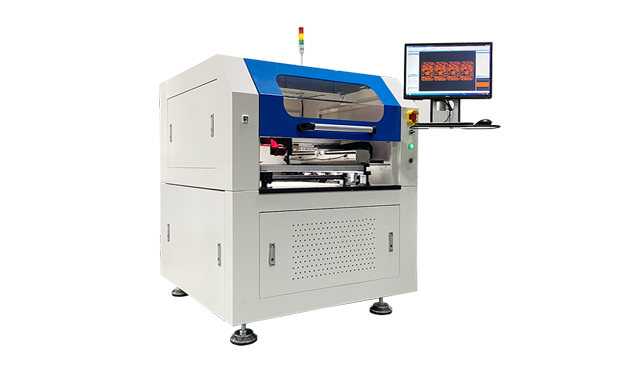

StencilCheck C 簡配版鋼網檢測設備

隨著科技的不斷進步,產品的精細化提升,貼裝零件越來越小,因此對SMT工藝的挑戰也越來越嚴峻,鋼網檢查機由此誕生。鋼網檢查機主要用于對鋼網的開孔尺寸、面積、偏移、異物、毛刺、堵孔、多孔、少孔、張力進行檢測。通過檢測可以有效的解決來料不良及清洗不良,完善清洗工藝,從源頭上解決多錫、少錫、連焊等印刷問題。


德中鋼網檢測設備StencilCheck C,更具性價比,是激光鋼網檢測設備的標準機型,擁有精度準、可逆性好、效率高等特點。StencilCheck C版本沒有配備鋼網張力檢測功能和刮刀檢查模塊,如有此需求或想提升更高精度、速度要求可考慮PRO版本設備,德中的鋼網檢測設備,既有鋼網切割機的精度,又有專業軟件功能和易用性,是單項和全能冠軍。


產品特點

高速度非接觸式光柵尺,檢測精準

智能檢測面積、位置、異物、是否有孔、張力

應對多種規格鋼網檢測,適用廣泛

鋼網通用性強,具備追溯特性,報表自動生成

整板開孔不良精準檢查,設計完善

替代人工檢測,建立鋼網管控標準,有效減少人工成本

行業內領先的全自動智能鋼網檢測系統

智能檢測面積大小、位置偏移、是否有異物、是否有孔、張力不足等問題。

豐富的選配項,滿足多種客戶需求

自動刮刀檢測功能,3D鋼網厚度測量功能,半成品鋼片檢測模塊等

產品參數


技術參數

StencilCheck C

最大網框尺寸

736*736mm

最小網框尺寸

300*300mm

最大檢測區域

500*500mm

測量時間

50s(130*100mm內 25122個孔)

相機像素

1200萬

相機分辨率

±7.4μm

開口部面積測量精度

Gauge R&R <5.0%

開口部尺寸測量精度

±10μm

平臺位置精度

±25μm

FOV

24*16mm

最大檢測尺寸

24*16mm

最小檢測尺寸

80*80μm

最小檢測開孔間距

80μm

數據可追溯性

自動保存檢測數據

報表生成

自動生成檢測報告

設備尺寸(W x H x D)

1,327mm x 1,351mm x 1,281mm(長*寬*高)不含三色燈

設備重量

1,000kg



配套及選項

StencilCheck C

自動刮刀檢測

選配

顯微物鏡

選配

張力測量功能

選配

SPC功能

選配

MES功能

選配



工作環境

StencilCheck C

電源

220VAC/50Hz,1.5kW

環境溫度

22℃±2℃
