激光精密加工設備

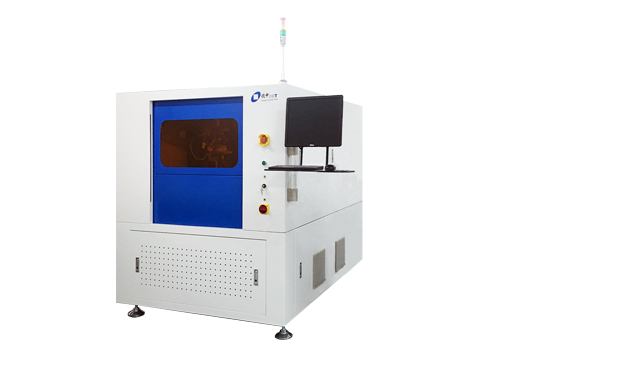

StencilMat S6 光伏網板激光精密切割金屬絲設備
光伏產業中,提高光伏電池片的正電極印刷質量及降低印刷成本,對于光伏平價上網意義重大。而正電極的印刷離不開網版的精密制版,激光精密制版的質量、壽命及環境友好性相較于傳統感光制版優勢明顯。
金屬化工序通常采用絲網印刷設備把漿料印刷在電池表面上形成電路和電極,網版、漿料和印刷燒結是三大關鍵技術。目前主流的網版加工是采用曝光法,在感光材料上制作電極圖案;德中Stencil Mat系列設備創新性地引入激光切割法加工電極圖案。
產品特點
硬件經典、扎實可靠、徹底提升加工能力
采用橋架式結構,X/Y軸分離運動,兩個系統相互獨立,加工過程更加穩定
太陽能網板激光切割,革命性的進步
激光切割是革命性網版加工技術,簡化工序流程、改善工作環境
工藝革新的不斷追求,最大程度優化成本
利用激光來精確切割、成型、劃線,太陽能光伏網版加工領域的革新
配置齊全穩定耐用,大幅超越傳統工藝
可7*24小時長期穩定運行,兼容不同尺寸的網版,擁有高精度CCD定位系統
獨創的網板加工治具設計,效果更佳
專用定制的加工治具裝卡牢固穩定,加工過程不易脫落。網板取放簡單靈活
產品參數
技術參數 | StencilMat S6 |
波長 | 532nm |
線寬精度要求 | ≤±1.5μm |
整體精度要求 | ≤±5μm |
切割線上下面寬度差 | ≤6μm |
移動光柵尺精度 | 0.1μm |
接受數據格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++ |
機器尺寸(WxHxD) | 2,120mm x 1,400mm x 1,760mm |
設備重量 | 1,500kg |
工作環境 | StencilMat S6 |
功率 | 3kw |
電源 | 380VAC/50Hz |
環境溫度 | 22°C±2°C |
配套及選項 | StencilMat S6 |
設備驅動軟件 | DreamCreaTor3 |
數據處理軟件 | CircuitCAM7 |
數據采集與對位 | CCD自動靶標對位 |
激光高度傳感器 | 選配 |
清潔吸塵系統 | 210m3/hr,220V,1.5kW |
自動上下料系統 | 選配 |
激光高度傳感器 | 選配 |
在線功率測量 | 選配 |
