激光精密加工設備

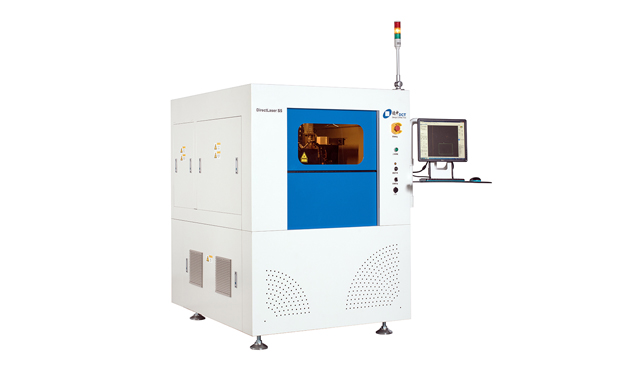

StencilMat S5 光伏網板激光精密切割PI設備

光伏產業中,提高光伏電池片的正電極印刷質量及降低印刷成本,對于光伏平價上網意義重大。而正電極的印刷離不開網版的精密制版,激光精密制版的質量、壽命及環境友好性相較于傳統感光制版優勢明顯。


采用PI材料替代感光材料制作網版,耐摩擦性能更好,與先進的兩次印刷技術搭配,網版的使用壽命可達2倍以上,直接降低了單片電池的網版分攤成本;另外網版更換頻率的減少使絲印工序的產能提升和銀漿損耗的降低,進一步降低了非硅成本;


加工精度和品質:極大提高了良品率,另外激光加工可獲得優異的開口錐度、更細的柵線寬度,優化印刷電極的高寬比,從而進一步降低銀漿單耗。激光處理屬于物理加工,無需化學顯影液,無廢液排放,對環境更加友好,極大改善了員工的工作環境;



產品特點

硬件經典、扎實可靠、徹底提升加工能力

采用橋架式結構,X/Y軸分離運動,兩個系統相互獨立,加工過程更加穩定

太陽能網板激光切割,革命性的進步

激光切割是革命性網版加工技術,簡化工序流程、改善工作環境

工藝革新的不斷追求,最大程度優化成本

利用激光來精確切割、成型、劃線,太陽能光伏網版加工領域的革新

配置齊全穩定耐用,大幅超越傳統工藝

可7*24小時長期穩定運行,兼容不同尺寸的網版,擁有高精度CCD定位系統

獨創的網板加工治具設計,效果更佳

專用定制的加工治具裝卡牢固穩定,加工過程不易脫落。網板取放簡單靈活

產品參數


技術參數

StencilMat S5

波長

355nm

線寬精度要求

≤±1.5μm

整體精度要求

≤±5μm

切割線上下面寬度差

≤6μm

移動光柵尺精度

0.1μm

接受數據格式

Gerber, HPGL, Sieb & Meier, Excellon,   ODB++

機器尺寸(WxHxD)

2,255mm   x 1,660mm x 1,562mm

設備重量

1,500kg



工作環境

StencilMat S5

功率

3kw

電源

380VAC/50Hz

環境溫度

22°C±2°C



配套及選項

StencilMat S5

設備驅動軟件

DreamCreaTor3

數據處理軟件

CircuitCAM7

數據采集與對位

CCD自動靶標對位

激光高度傳感器

選配

清潔吸塵系統

210m3/hr,220V,1.5kW

自動上下料系統

選配

激光高度傳感器

選配

在線功率測量

選配
