激光精密加工設備

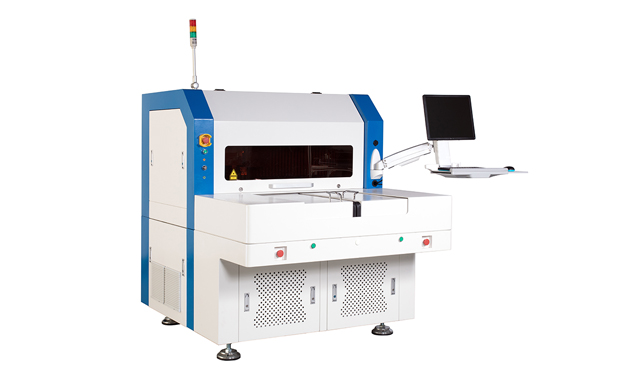

DirectLaser SF6 激光精密切割設備

DirectLaser SF6是S系列經典機型,均采用經典橋架式結構,即采用X、Y軸分離運動結構,加工頭在穩定的橋架上沿X方向左右運動,工件夾持臺沿Y軸前后運動,兩個系統獨立,各自的運動互不干擾。


德中的DirectLaser S系列設備,精度高、速度快,使產能提高的同時,也進一步降低生產成本。德中的DirectLaser直接激光家族中的DirectLaser Separation激光多功能微加工設備,用其高柔性、大產能特色,正在創造著新的商業機會。


在裸板加工領域,DirectLaser Separation技術不僅能完成多種多樣的切割任務,比如,覆蓋膜開窗、外型切割、定深加工,還可以勝任簡單鉆孔加工。品種變換頻率越高、電路板形狀越復雜、孔越密越小,激光加工的優勢就越突出,商業機會就越多。



產品特點

直接數據驅動

直接數據驅動,立即生產,產品快速導入

自動化程度高

留有擴展接口,隨時入線,自動化程度高

突破機械極限

激光替代模具,避免失真,突破機械極限

皮秒冷切去除

皮秒冷切去除,無熱作用,拓寬材料種類

精確激光控制

精確激光控制,定深定量,微米量級極致結構

產品參數

技術參數

DirectLaser SF6

激光功率17W/30W/36W可選

加工面積

533mm x 610mm

激光波長

355nm

最小線間距

25μm*

最小線寬

20μm*

加工速度

25cm2/min*

重復定位精度

±2μm

振鏡分辨率

≤1μm

運動平臺分辨率

0.5μm

設備重量

約1,700kg

設備尺寸(W x H x D)

1,400mm x 1,605mm x 1,760mm

接受數據格式

Gerber,HPGL, Sieb & Meier, Excellon, ODB++



工作環境

DirectLaser SF6

功率

3.5kW

電源

380VAC/50Hz

環境溫度

26°C±4°C


配套及選項

DirectLaser SF6

設備驅動軟件

DreamCreaTor3

數據處理軟件

CircuitCAM7 LaserPlus

自動上下料系統

選配

在線功率測量裝置

選配

激光高度傳感器

選配

攝像頭靶標對位系統

CCD自動對位

清潔吸塵系統

210m?/hr,220V,1.5kW

工件固定

真空吸附臺,可定制夾具

FFU正壓清潔裝置

選配
