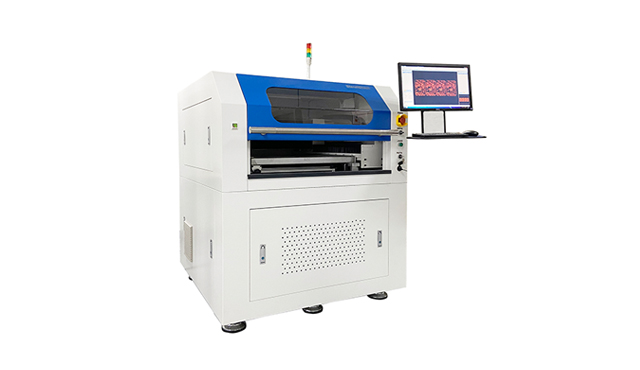

SteccilCheck H 標準版鋼網檢測設備
設備采用大理石機臺一體化結構，無內應力，穩定性高，扎實可靠，使設備能長期保持高精度的運行狀態。驅動結構采用龍門架,直線電機驅動，定位精度高及定位速度快。
替代人工檢測，建立鋼網管控標準，有效減少人工成本，大幅提高產品品質?？梢钥焖俳鉀Q開鋼網及鋼網清洗問題，改善清洗工藝，并從源頭上解決多錫、少錫，連旱等印刷問題。
德中擁有行業內領先的全自動智能鋼網檢測系統，能夠有效的智能檢測面積大小、位置偏移、是否有異物、是否有孔、張力不足等問題。生成報告迅速，導入gerber、LMD文件，采用模塊化數據結構，1-3分鐘內可立刻檢測查看結果；
產品特點
高速度非接觸式光柵尺，檢測精準
應對多種規格鋼網檢測，適用廣泛
整板開孔不良精準檢查，設計完善
行業內領先的全自動智能鋼網檢測系統
豐富的選配項，滿足多種客戶需求
產品參數
技術參數 | StencilCheck H |
檢測項目 | 開孔面積、位置、偏移、尺寸大小、異物、毛刺、堵孔、少孔、多孔、張力 |
檢測時間 | 3.5min（130mm X 100mm標準，數據：25122孔） |
開孔部面積測量精度 | Gage R&R﹤5.0%(實際測量是GR&R﹤1-2%以下） |
開孔部位置測量精度 | ±10μm |
傳動機構精度 | ±5μm |
張力檢測 | ±0.1N.cm，張力范圍0-50N.cm |
相機 | 1,200萬 |
照明 | 特殊白色LED光源（長條光源） |
分辨率 | 7.4μm |
檢測FOV | 25mm x 18mm（可定制） |
電機 | 直線電機 |
平臺 | 大理石平臺 |
檢測范圍 | 550mm x 550mm |
檢測速度 | 50s（130mm X 100mm標準，數據：25122孔） |
支持網框尺寸 | 300 x 300mm~736 x 736mm |
Gerber File | RS-274/RS-274X |
設備尺寸（W x H x D） | 1,327mm x 1,266mm x 1,500mm（長*寬*高）不含三色燈 |
設備重量 | 1,000kg |
數據可追溯性 | 自動保存檢測數據 |
對比功能 | 新舊鋼網數據對比功能 |
報表生成 | 自動生成檢測報告 |
配套及選項 | StencilCheck H |
自動刮刀檢測 | 選配 |
3D鋼網厚度測量 | 選配 |
半成品鋼片檢測模塊 | 選配 |
工作環境 | StencilCheck H |
電源 | 220VAC/50Hz,1.5kW |
環境溫度 | 22℃±2℃ |
